20.8. -10.11.04 |
| mit der Schlauchwaage habe ich die Auflage für das Deck ausgerichtet |
 |
| Ausgeschnittene Deckplatten ... |
|
|
 |
| aufgestellte Mallen als Stütze für die Plattengänge |
 |
| T-Profile als Verstärkung für das Deck |
 |
 |
| ausgelegte Pläne (M 1:1) auf den Aluplatten (2x6m) |
 |
| nach dem Anzeichnen habe ich alles mit der Kreissäge ausgeschnitten |
 |
| Plattengang 10 (Fensterschräge –außen BB-Seite) |
 |
| BB: Deck mit T-Profilen und Plattengang 10 |
 |
| Plattengang 11, der später wieder rausgeschnitten wird für das Brückendeck |
 |
| Plattengang 09 |
 |
| „Sicke“ am STB-Rumpf von innen |
 |
| „Sicke“ am STB-Rumpf von außen |
 |

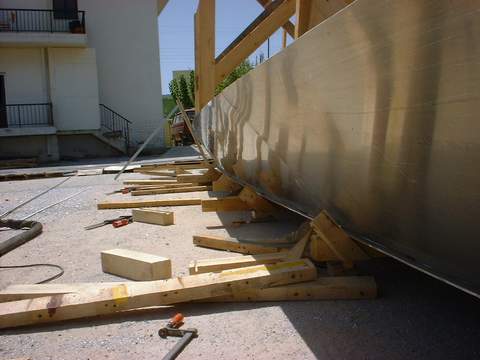

| Positionierhilfe für den nächsten Plattengang |
 |
 |
| mit meinen Bus ziehe ich die Platten aus dem Container auf die Holzpaletten zum schneiden |
 |
| „Besuch“ vom Lösch-hubschrauber |
 |
| Verstärkung für die Beam-Aufnahme –Teil1 |
 |
| Verstärkung für die Beam-Aufnahme am Bug–Teil2 |
 |
 |
| Plattengang 07 von vorn auf BB Seite 8mm Platten |
 |
| Plattengang 07 von hinten auf STB Seite 8mm Platten |
 |
| Positionierhilfe /Hebel |
 |
| Werft blu:venture vom Hausdach |
 |
| Ausgeschnittene Kielflosse (TeilA) |
 |
| Einpassen des Vorstevens (Vollmaterial 30mm) |
 |
 |
| biegen der Heck-Plattengänge mittels Hilfs T-Profilen |
 |
 |
 |

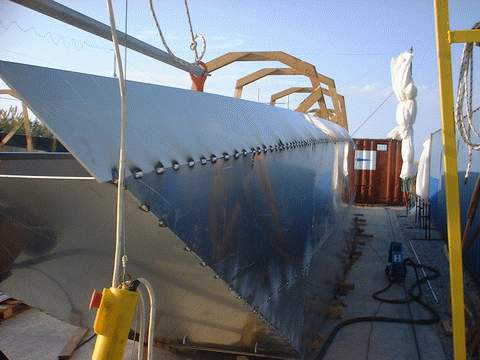

| fast "fertiger" STB-Rumpf (noch auf dem Kopf liegend) |
 |
| Spiegelansicht mit Hilfsprofilen gegen Schweißverzug |
  |
| Schott 900 am Heck mit Steifen |
|

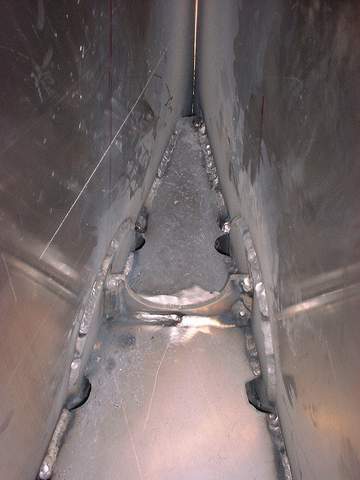

| Schottbereich innen, Nähte sind schon durchgeschweißt, da später kein Zugang mehr dafür vorhanden wäre |
 |
| Arbeitsplatz für den Einbau des Schotts 16300 am Bug von aussen |
 |
| und hier von innen |
 |
| Schottrahmen 16300 und "Teil"-Schott mit den Steifen im Bug für dei Beamaufnahme |
 |
| Bug-Detail,hier noch beim Einpassen, ist aber schon verschweißt worden ... und hier werden die letzten Rumpfplatten verbaut |
 |
 |
 |
 |
| So stehen jetzt beide Rümpfe auf Kreta und "überwintern" bis ich im März wieder weiter arbeiten werde |
 |
 |
 |
